Особенности крепления водонагревателя (бойлера) на стену

Чтобы разобраться, как повесить водонагреватель на стену, сначала нужно выяснить особенность конструкции накопительного прибора. По типу нагрева бойлеры бывают:

• Газовые водонагреватели подключаются к магистрали или баллону. Требуют вывода дымохода за пределы помещения.
• Электрические бойлеры работают от подключения к домашней электросети. Отсутствие продуктов сгорания не требует делать вывод дымохода, так как он, вообще, отсутствует.
• Водонагреватели косвенного нагрева оснащены теплообменником, подключающимся к системе отопления.

Общее у всех этих бойлеров – это накопительная емкость. Чем больше бак, тем он тяжелее, когда наполнится водой. От этой особенности конструкции зависит, как повесить бойлер на стену из разных материалов и где ему выбрать место.

Любая модель водонагревателя продается с элементами крепления. Напольные приборы устанавливать проще, а для подвесных бойлеров нужна прочная стена. По стандарту каждый корпус бойлера сзади оснащен монтажными проушинами. В комплекте идут стальные крючки. Если их нет, придется купить отдельно. Толщина крючка должна соответствовать диаметру отверстия в проушинах.

Разобраться, как использовать крепление для водонагревателя к стене, может даже неопытный человек:

• Первый вариант – дюбели для фиксации прибора вгоняют строительным пистолетом. Однако инструмент не у каждого хозяина имеется дома.

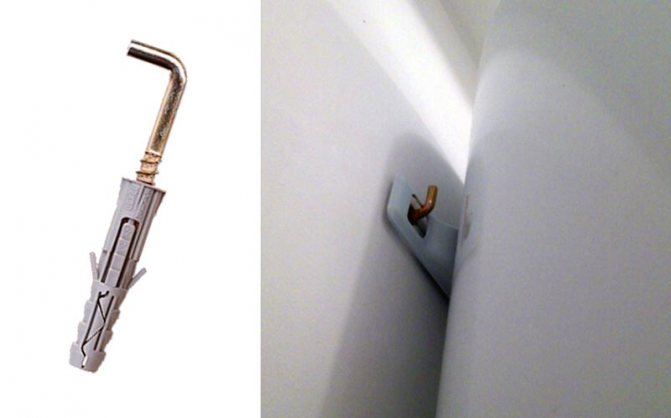

• Проще просверлить в стене отверстия под пластиковые дюбели и вкрутить стальные крючки.

Варианты стандартного крепления подходят для прочного бетонного или каменного основания. Как выполнить крепление бойлера на слабые стены, будет зависеть от рыхлости материала.

Установка бойлера на стену из самана

Саман – это непрочный материал, и чтобы монтировать на него объемный водонагреватель, недостаточно использования обычных анкеров. Один из простых способов – изготовить металлический щит.
Такой щит из стальной пластины будет равномерно распределять большую нагрузку на крепежную систему и на поверхность стены.

Металлический щит закрепляют к стене из самана либо длинными анкерными болтами, либо металлическими шпильками насквозь всей стены. При использовании шпилек с обратной стороны подкладывают максимально широкие шайбы, и затягивают гайки.

К этому щиту привариваются крючки для монтажа бойлера, или устанавливают проушины, если водонагреватель монтируется на болты.

Варианты креплений

Теплообменник фиксируется на стене с помощью г-образных крюков, чтобы на крепеж для бойлера надевать монтажную планку на задней стороне агрегата. Оставляется зазор 12 – 20 см между прибором и потолком. Дополнительный каркас делается, если водонагреватель крепится на стене из слабых материалов.

Врезка в водопроводную магистраль производится в любом месте с помощью труб из металлопластика или пропилена. Подключение к электросети выполняется с применением автомата (пакетника).

Установка бойлера на стену из самана

Саман – это непрочный материал, и чтобы монтировать на него объемный водонагреватель, недостаточно использования обычных анкеров. Один из простых способов – изготовить металлический щит.

Такой щит из стальной пластины будет равномерно распределять большую нагрузку на крепежную систему и на поверхность стены.

Металлический щит закрепляют к стене из самана либо длинными анкерными болтами, либо металлическими шпильками насквозь всей стены. При использовании шпилек с обратной стороны подкладывают максимально широкие шайбы, и затягивают гайки.

К этому щиту привариваются крючки для монтажа бойлера, или устанавливают проушины, если водонагреватель монтируется на болты.

Правила эксплуатации водонагревательной техники

Стоит отметить, что залогом успешной эксплуатации водонагревательной техники длительное время является соблюдение правил использования водонагревателей. Вот основные из них:

• специалисты советуют не реже раза в год извлекать ТЭН и проверять его на наличие наслоения накипи, а связано это с тем, что при максимальной температуре нагрева жесткой водопроводной воды в ТЭНе образуется накипь, вследствие чего уменьшается теплоотдача, система перегревается и прекращает функционировать; в таком случае приходится менять ТЭН;
• запрещается вешать ТЭН при отсутствии в помещении заземления, поскольку попадающие на корпус капли воды могут вывести аппарат из строя, вследствие чего не исключается возможность удара человека током,
• запрещается подключать к электросети пустой накопительный бойлер;
• если в городской водопроводной сети наблюдается превышение давления свыше 6 Атм, то необходима установка понижающего давление редуктора;
• не разрешается подключение нагревателя к водопроводной сети без установки предохранительного клапана, который идет в комплекте с водонагревателем;
• из подключенного к сети накопительного нагревателя не разрешается выпускать воду;
• исключается потребление воды из водонагревателя в качестве питьевой.

Подключаем к водонагревателю электропитание

Накопительный бойлер относится к бытовым электроприборам повышенной мощности. Аппарат должен питаться от отдельной кабельной линии, идущей от общего распределительного щитка. Как правильно подключить водонагреватель к электросети квартиры или частного дома:

В таблице указана максимальная мощность, поэтому кабель надо брать с запасом. Для большинства нагревателей подойдет провод 2.5 мм кв.

1. Для подачи напряжения от щитка к бойлеру применяйте трехжильный медный кабель типа ВВГ. Сечение проводов подбирайте по мощности агрегата, пользуясь таблицей выше.
2. Для защиты питающей линии установите дифференциальный двухполюсный автомат с током срабатывания 30 мА, как показано на схеме ниже.
3. Подключение заземляющей жилы – обязательное требование правил безопасности.
4. Чтобы подсоединить провода к контактам ТЭНа, снимите защитную пластмассовую крышку (обычно держится на 2—3 саморезах).
5. Ставить розетку для водонагревателя необязательно. Но если прибор снабжен заводской вилкой, то розетку можно аккуратно разместить сбоку от бака.

Не монтируйте розетку прямо под водонагревателем, где ее может залить водой в случае аварии.

Проточный или накопительный нагреватель

Электроводяной прибор следует выбирать по характеристикам:

Характеристика	Тип водонагревателя
Накопительный	Проточный
Электрическая мощность	от 1,5 кВт	от 3 кВт
Габариты	крупные	небольшие
Цена	высокая	низкая
Объем горячей воды	200 л/4 часа	200 л/ч
Режим эксплуатации	длительный	повторно-кратковременный
Обслуживание	постоянное	не требуется
Давление воды	низкое	высокое

В 85% случаев собственники квартир в РФ выбирают накопительный бойлер:

• 30 л – для одного пользователя;
• 70 л – супружеская пара;
• 150 л – для всех точек водозабора;
• 210 л – большая семья, бойлер для кухни и ванной.

Существуют накопительные нагреватели следующих типов:

• настенные;
• напольные;
• вертикальные;
• горизонтальные;
• плоские;
• короткие большого диаметра;
• узкие вытянутые;
• напорные;
• атмосферные.

Для запасных линий ГВС, используемых только в момент отключения центрального горячего водоснабжения или профилактики газопровода колонки, используются только нагреватели прямого действия с электрическими ТЭНами. Приборы косвенного нагрева с теплообменниками для этих целей не подходят.

Как подключить бойлер к водопроводу

Отверстие для слива накопительных водонагревателей, в большинстве случаев располагается внизу. В начале необходимо собрать особый набор клапанов и фитингов. Их общее название — группа безопасности.

Сначала устанавливается переходник (американка) на который накручивается бронзовый тройник. Внизу подсоединяется обратный клапан, который препятствует току воды обратно в водопроводную сеть.

На тройник навинчивается ещё один тройник, в составе которого присутствует предохранительный клапан на шесть бар. Его задача — автоматическое снижение давления внутри резервуара, в случае достижения критической отметки. Так же на тройник навинчивается компрессионный фитинг для отвода части воды при возникновении чрезмерного давления в баке. Важным условием является то, что отверстие клапана давления всегда открыто! В ином случае прибор не сработает в нужный момент.

Для подсоединения накопителя к системе водоснабжения используются трубы из стали, меди пластика или металлопластика. При установке прибора своими руками чаще применяются трубы из пластика, так как их пайка относительно проста. Следующим шагом станет соединение ещё одной трубой накопителя и системы ГВС квартиры. В данном случае потребуется установка крана между бойлером и стояком горячей воды.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

• включать установленный агрегат, не наполненный водой;
• подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
• снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
• заниматься установкой, если вы не знаете, как установить бойлер своими руками;
• применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
• устанавливая агрегат, игнорировать монтаж предохранительного клапана;
• не соблюдать правила установки и безопасности.

Как это работает

Электрические водонагреватели накопительного типа устроены достаточно просто. Обычно такой прибор представляет собой емкость, внутри которой установлен нагревательный элемент – мощный ТЭН. Поскольку прибор предназначен для хранения горячей воды, его в обязательном порядке утепляют.

Внутри встроены две трубы: по одной из них производится забор холодной воды из водопроводной системы, по второй на контур ГВС подается подогретый до определенной температуры поток. Для регулирования работы прибора используется блок автоматического управления.

Основная особенность накопительного водонагревателя заключается в том, что он готовит к употреблению и содержит в себе запас горячей воды

Водонагреватели накопительной разновидности обрабатывают объем воды, заданный объемом бака, и поддерживают ее температуру

Питающиеся от электрической сети накопительные водонагреватели греют воду до 55 — 85° и держат нагрев на достигнутом уровне. Эти действия нуждаются в небольшом количестве электроэнергии

Электрический бойлер даже емкостью в 150 л потребляет не более 1,5 кВт электроэнергии

Водонагреватели накопительного принципа действия выпускают в вертикальном, горизонтальном, напольном и настенном исполнении

Кроме электрических моделей производятся бойлеры, подключаемые к газовым, твердотопливным и жидкотопливным котлам

Обе разновидности представляют собой два установленных друг в дружку бака. В электрических агрегатах между баками проложен утеплитель, в подключенных к котлам бойлерах через это пространство проходит нагретый котлом теплоноситель

По мере расхода воды из внутреннего бака системы производится ее пополнение из сети холодного водоснабжения и постепенный нагрев до заданных параметров температуры

Этот комплекс устройств контролирует забор воды, температуру ее нагрева воды, включает и отключает ТЭН по мере необходимости. Также блок управления снабжен модулем автоматического отключения электропитания на случай, если внутри емкости отсутствует вода.

Недопустимо включать нагреватель, если ТЭН не покрыт водой, такая ситуация приведет к скорой поломке прибора.

А о том, как выбрать накопительный водонагреватель и не прогадать с выбором, можно прочесть в этой статье.

Эта схема наглядно демонстрирует принцип работы накопительного водонагревателя, а также общий порядок его подключения к системе водопровода в квартире

Выбираем бойлер – сколько литров понадобится

Мы решили затронуть эту тему, поскольку от объема водонагревателя зависит нормальное обеспечение дома горячим водоснабжением (сокращенно – ГВС). Покупать бак с большим запасом воды тоже бессмысленно:

• возрастает время нагрева до комфортной температуры;
• цена оборудования повышается;
• усложняется установка накопительного водонагревателя из-за большого веса аппарата + приличный объем воды.

Совет. Если нагреватель нужен только для мытья посуды, лучше купить электрическую проточную модель малой мощности, которая ставится под раковину на кухне либо вместо смесителя. Как правильно выбрать электроводонагреватель для дачи, читайте в отдельной публикации.

Вместительность накопительного резервуара подбирается по расходу смешанной (теплой) воды на 1 жильца в сутки – 20 л для гигиенических нужд, еще 12 л – для хозяйственных. Бойлер на сколько литров нужен в итоге:

• при экономном потреблении семье из 2 человек достаточно 50 л, комфортном – 80 л;
• 3 чел. – 80…100 л;
• 4 члена семьи – 100…120 литров;
• 5 и более жильцов, активно пользующихся горячей водой – 120…150 л.

Установка бойлера и подключение его к водопроводу своими руками

Как закрепить водонагреватель на тонкой стене

Наш ответ: в любом случае нужно рассматривать исключительно вашу ситуацию отдельно. Но закрепить водонагреватель даже на тонкой стене – возможно. Вам помогут специальные крепежи для стен, или потолка. Обязательно нужно за этим делом обратиться к мастеру, поскольку самостоятельно сделать вы не сможете.

Пояснение: основной страх всех – это то, что тонкая стена просто не выдержит веса бойлера на 80 и даже 50 л. Однако многие мастера сантехники спокойно крепят такие бойлеры даже к гипсокартонным стенам. Как это получается? Обычно используют специальные крепежи для этих случаев, которые крепятся, или на стены, или на потолок. Иногда используют и туда и туда для пущей крепости. Сделать самостоятельно у вас не получится, поскольку в этом случае вам понадобиться просто огромный практический опыт мастера.

Монтажные работы

Выбирают место монтажа накопительного нагревателя как можно ближе к водоразборным кранам и электрощиту. Водонагреватель не должен занимать полезное пространство. После проверки прочности, по стене рисуют разметку, сверлят отверстия, вбивают пластиковые дюбели или монтируют самодельный щит.

Сзади у бойлера имеется крепежная пластина с проушинами. В отверстия вставляют анкер и закручивают его в пластиковый дюбель. Если применялись крюки, то бойлер просто навешивают проушинами. При использовании шпилек, крепежную пластину прижимают гайками.

По окончании монтажных работ подсоединяют выходные патрубки к водопроводу, пробуют наполнить бак водой и проверяют, как надежно он закреплен.

Выбираем место, где лучше установить водонагреватель

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

• Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
• Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
• Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

Какие существуют нюансы

Процедура навешивания бойлера на гипсокартонные стены имеет определенные нюансы

В нашей подборке мы собрали все моменты, на которые необходимо обратить внимание:

• на этапе обшивки каркаса гипсокартонными листами при наличии намерения в дальнейшем установить водонагреватель, следует использовать листы с большей толщиной. Тонкие плиты могут повредиться или деформироваться при навешивании прибора даже незначительного веса;
• в месте будущей локализации электроприбора можно сделать заготовку в виде деревянного бруса или лишнего профиля. Также не лишним будет дополнительное усиление каркаса в этом месте поперечными перемычками;
• используйте только длинные и прочные кронштейны и гвозди;
• выбор модели прибора определяйте на основании объемов потребляемой горячей воды. Не стоит брать бойлер большого объема и веса на одного или двух человек. Здесь вполне хватит небольшого объема воды. Это позволит сэкономить не только время и деньги, но и даст возможность провести установку намного проще;

Дюбель-бабочка

• в качестве креплений можно использовать анкерные болты или дюбель-бабочки;
• полка, применяемая в качестве основы под водонагреватель, должна быть прочной и не содержать дефектов или трещин. В противном случае она может просто развалиться под тяжестью прибора;
• так как бойлер может быть газовым или электрическим, то при его установке необходимо учитывать меры безопасности. Устанавливайте его на достаточной высоте, чтобы дети до него не могли дотянуться;
• можно в конкретном месте стены использовать под бойлер специальное покрытие, предотвращающее возгорание. Допускается применение гипсокартона с высокими пожаростойкими свойствами. Такие листы имеют красный оттенок и помогут предотвратить возгорание материала при замыкании прибора;
• под водонагреватель можно дополнительно соорудить или купить напольную тумбу. Она будет страховать электроприбор от падения с большой высоты. Кроме того в ней можно будет хранить необходимые в повседневной жизни вещи.

Помимо этого, особенно если эксплуатируется газовая модель, периодически проверяйте исправность всех систем прибора. Не рекомендуется использовать его сверх меры и в неподобающих для этого условиях.Подключение системы прибора к средствам коммуникации, особенно газовой трубе, должен производить только профессионал

– работник коммунальной службы. Помните, что именно от правильности подключения будет завесить ваша безопасность и продолжительность работы прибора. Из всего вышесказанного можно сделать вывод, что если следовать определенным правилам и рекомендациям, то красота и комфорт будут всегда у вас в доме. Даже такой сложный, как казалось на первый взгляд, вопрос, как установка водонагревателя на гипсокартонную стену, пройдет легко и без лишних проблем.

Барные стойки из гипсокартона, делаем с умом Гипсокартонные душевые кабины: выбор конструкции и монтаж

Особенности конструкции

Чтобы разобраться, как повесить водонагреватель на стену, сначала нужно выяснить особенность конструкции накопительного прибора. По типу нагрева бойлеры бывают:

• Газовые водонагреватели подключаются к магистрали или баллону. Требуют вывода дымохода за пределы помещения.
• Электрические бойлеры работают от подключения к домашней электросети. Отсутствие продуктов сгорания не требует делать вывод дымохода, так как он, вообще, отсутствует.
• Водонагреватели косвенного нагрева оснащены теплообменником, подключающимся к системе отопления.

Общее у всех этих бойлеров – это накопительная емкость. Чем больше бак, тем он тяжелее, когда наполнится водой. От этой особенности конструкции зависит, как повесить бойлер на стену из разных материалов и где ему выбрать место.

Любая модель водонагревателя продается с элементами крепления. Напольные приборы устанавливать проще, а для подвесных бойлеров нужна прочная стена. По стандарту каждый корпус бойлера сзади оснащен монтажными проушинами. В комплекте идут стальные крючки. Если их нет, придется купить отдельно. Толщина крючка должна соответствовать диаметру отверстия в проушинах.

Разобраться, как использовать крепление для водонагревателя к стене, может даже неопытный человек:

• Первый вариант – дюбели для фиксации прибора вгоняют строительным пистолетом. Однако инструмент не у каждого хозяина имеется дома.
• Проще просверлить в стене отверстия под пластиковые дюбели и вкрутить стальные крючки.

Варианты стандартного крепления подходят для прочного бетонного или каменного основания. Как выполнить крепление бойлера на слабые стены, будет зависеть от рыхлости материала.

Особенности крепления водонагревателя бойлера на стену

При покупке накопительного бойлера у хозяина возникает две проблемы: как подсоединить и как закрепить к стене. Чаще второе действие сопровождается большим количеством вопросов. Это связано с материалом стены. Надежное крепление водонагревателя можно обеспечить только на твердом и прочном основании. Стены из мягкого материала требуют установки дополнительных крепежей.

Варианты крепления на стены из разных материалов

От накопительного водонагревателя даже с баком емкостью 100 л нагрузка на бетон не страшна. Такая стена считается идеальной опорой. Как закрепить нагреватель воды большого объема к элементам конструкции здания из других материалов, сейчас постараемся выяснить.

Бетон

Для вкручивания анкера в бетон можно использовать даже пластиковый дюбель, вбитый внутрь просверленного отверстия. Удержит тяжелый бак, заполненный водой, шпилька с цангой. На стену из рыхлого бетона лучше закрепить щит.

Необходимые для работы инструменты

Быстро дюбелями на бетонной стене закрепить бойлер поможет строительный пистолет. Во всех других случаях потребуются следующие инструменты:

• ударная электродрель или перфоратор с функцией сверления;
• молоток;
• болгарка с отрезным диском по металлу в случае изготовления рамки или стоек;
• уровень, карандаш, рулетка;
• гаечные ключи, пассатижи.

Из материалов понадобятся крепежные элементы, подходящие к материалу стены. Для самодельной конструкции готовят длинные шпильки с гайками и широкими шайбами, листовой металл толщиной 4 мм, профильную трубу.

Монтажные работы

Выбирают место монтажа накопительного нагревателя как можно ближе к водоразборным кранам и электрощиту. Водонагреватель не должен занимать полезное пространство. После проверки прочности, по стене рисуют разметку, сверлят отверстия, вбивают пластиковые дюбели или монтируют самодельный щит.

Сзади у бойлера имеется крепежная пластина с проушинами. В отверстия вставляют анкер и закручивают его в пластиковый дюбель. Если применялись крюки, то бойлер просто навешивают проушинами. При использовании шпилек, крепежную пластину прижимают гайками.

По окончании монтажных работ подсоединяют выходные патрубки к водопроводу, пробуют наполнить бак водой и проверяют, как надежно он закреплен.

Как повесить водонагреватель BAXI — Электро-сантехник

В предыдущих статьях «Как установить водонагреватель BAXI» и «Как выглядит бойлер BAXI внутри» я начал рассказ про установку 100 литрового бойлера BAXI. Продолжаю рассказывать про дальнейшие действия при установке водонагревателя.

Как повесить бойлер на стену

Основная часть водонагревателей предназначена только для вертикального монтажа. Данная модель SV 510 тоже вертикалка. Поэтому сзади бойлера присутствует один монтажный кронштейн.

По инструкции бойлер вешается на два металлических крюка диаметром 10 мм. Я использовал восьмимиллиметровые крюки и пластиковые дюбеля на 12.

Стена, на которую вешался бойлер, сделана из ракушняка. Сверху нанесена штукатурка около 40мм толщиной, плюс кафельная плитка. Несущий слой в итоге получается около 60-70 мм.

Разметка отверстий под крючки

Все размеры под отверстия указаны в инструкции. Но, мне почему-то больше нравится самому всё перемерять. Итак, переносим разметку на стену.

В данном случае уровнем не пользуюсь. Плитка на стенах уложена ровно. В качестве нивелира использую плиточные швы. Единственный совет – не старайтесь водонагреватель вешать близко к потолку. Я всегда оставляю сверху зазор для уборки.

Установка крючков

Сверлим отверстия. Сначала сверлим плитку. В режиме дрели на небольших оборотах победитовыми свёрлами начиная с 6 мм, рассверливаю плитку до нужных 12 мм. Затем переключаю перфоратор на удар и сверлю стену. Забиваю дюбеля.

При помощи разводного ключа вкручиваю крюки.

После вкручивания крючков проверяю их уровень. Дело в том, что когда сверлишь стену, сверло живёт по своим законам. Может немного криво пойти. У меня так и получилось. Правый крюк получился ниже миллиметра на два. Когда повесится метровая бочка, эти два миллиметра сразу вылезут. Кто-то в таких случаях берёт и просто подгибает крючки. Я ставлю самодельные втулки. Беру обрезок профиля для гипсокартона и вырезаю ленту нужной ширины.

Вместо профиля можно использовать всё что угодно, хоть консервную банку. Получившуюся ленту наматываю на крючок до нужной толщины. Крюк перед этим откручиваю на один оборот.

Закручиваю крючок и вешаю бойлер. Самому это сделать невозможно, поэтому привлекаю помощника.Горизонтальные прорези на кронштейне позволяют смещать бойлер вправо-влево на пару сантиметров.

Вешаем, проверяем (можно повисеть и подёргать), отходим назад и любуемся тем, как ровненько всё встало.

Следующий этап – подключение бойлера к воде и к электричеству. Но, об этом в других статьях.

Как крепить прибор

Идеальными для монтажа водонагревателя считаются стены из кирпича или блоков, а вот на тонкую стену крепить крайне нежелательно. Впрочем, допустимо и крепление на иные виды материалов. Наиболее распространены:

Рассмотрим особенности монтажа для каждого типа стен.

Гипсокартон

Специалисты считают гипсокартон капризным материалом и ставят его сопротивление нагрузкам под сомнение. Впрочем, существует два эффективных способа, с помощью которых можно установить бойлер в помещении, обшитом листами гипсокартона:

• установка на усиление, которое заложено под обшивочный материал стен;
• монтаж на проделанные в стене отверстия.

Кафельная плитка

Иногда во время ремонта возникает вопрос: когда лучше монтировать бак для нагрева – до укладки плитки или после. Хорошо, когда есть варианты. А если плитка уже уложена? Квалифицированные специалисты считают, что в этом случае должны быть соблюдены три условия:

• равномерно нанесенный на плитку клей;
• плитка должна быть уложена без пустот;
• стена должна быть выполнена из основательных материалов, не дающих плитке прогибаться или шататься.

Если все требования выполнены, то можно монтировать поверх плитки любой водонагреватель.

Дерево

Информация о креплении бака на деревянную поверхность полна противоречий. Согласно одним источникам, монтаж на дерево крайне нежелателен, поскольку стена не сможет выдержать колоссальную нагрузку, которая после заполнения бойлера водой станет еще больше.

По иным источникам установка допустима. Правда, с оговоркой

Перед тем, как закрепить водонагреватель, важно подобрать негорючую основу под агрегат согласно правилам противопожарной безопасности

Вагонка

Этот материал в данном случае считается капризным. Поэтому тут не обойтись без специальных условий для процесса установки. Потребуются два вертикальных бруса, которые нужно аккуратно обработать и окрасить под цвет вагонки или бака. Они капитально крепятся, а уже на них вешается водонагреватель. Сама по себе вагонка не способна выдержать вес бойлера.

Пенобетон

Потребуются специальные крепления типа нейлоновых спиралевидных дюбелей. Если объем прибора превышает 100 литров, имеет смысл применить металлические крепежи. Допустимы два варианта крепления – с использованием металлических дюбелей или за счет специальных или химических анкеров для пенобетона. Вариант с использованием химического (или клеевого) анкера считается наиболее надежным и современным, а также экологичным.

Гипсолит

Есть два варианта монтажа:

• Прорезывание в плитах отверстий под каркас (металлические профильные трубы) с последующей фиксацией к капитальным поверхностям типа потолка, пола или стен.
• Использование двух металлических шин 40х4, согнутых под прямым углом. Они будут использованы в качестве крепления. Один конец каждой шины идет на анкер к бетонным потолкам, а другой для дополнительного фиксирования – на дюбеля к стене.

Чем чреват избыток влаги в почве

Вертикальный накопительный водонагреватель объемом 100 литров
Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

• снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
• возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
• нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
• происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

• верховодка – на этом месте лучше всего выкопать водоем;
• на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
• на глубине от 0,5 м до 1 м – таволга, канареечник, ;
• от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
• от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

• при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
• глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
• если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
• оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Виды водонагревателей

Бойлеры классифицируются на основе вида применяемой энергии и принципа действия. Накопительный агрегат содержит внутри бак с ТЭНом, в котором нагревается заданный объем воды. Достоинства заключаются в долговечности и экономной работе, а недостатки проявляются в большом весе, габаритах и необходимости ожидания нагрева жидкости.

• электрические;
• газовые;
• косвенного нагрева.

Проточные модели нагревают воду перед впуском в смеситель. Крепится такая модель на водопроводной трубе и работает как теплообменник, пропускающий жидкость произвольным потоком. Холодная вода нагревается до кипятка за несколько секунд и в кран поступает горячая.

Газовый

Бойлеры на газе почти всегда выполняются в проточном варианте и содержат внутри теплообменник из медных плоских элементов, которые отдают энергию водной трубке. Горелки располагаются под нагревателем и передают тепло на пластины. Коллектор использованных газов находится над теплообменником, собирает их и направляет в дымоотвод посредством естественной тяги или принудительного вентилирования.

В устаревших моделях горелка зажигается пьезоэлементом или спичкой, последние варианты включают устройство электророзжига. Бойлеры имеют закрытую или открытую топку сгорания в зависимости от способа забора воздуха.

Электрический

Источник тепла в виде ТЭНа размещается внутри или под встроенной емкостью с водой. Водонагревательный бак защищается теплоизоляционным слоем из поролона или полиуретана и кожухом. Спереди находится управляющий пульт для регулировки температуры.

Нагретая вода в баке замещается холодной при разборе из крана. Если запас теплой жидкости заканчивается, нужно ждать, пока прибор прогреется. Датчик координирует температуру и включает ТЭН при снижении показателя ниже установленной нормы.

С косвенным нагревом

Оборудование работает зимой от энергии, вырабатываемой отопительным котлом на газе, электричестве или угле. Агрегат подает горячую воду на несколько водоразборных точек, благодаря высокой производительности. Представляет собой цилиндрический бак из металла, защищенный теплоизоляцией.

Внутри емкости находится:

• теплообменник в форме змеевика (трубки), по которому идет антифриз или вода из системы отопления;
• магниевый анод для предохранения внутренностей от коррозии;
• термостат для координирования температуры и запуска;
• клапан предохранения от опасного давления.

Модели бывают напольные и настенные. Вертикальный вариант применяется в быту, а горизонтальные агрегаты устанавливаются для подогрева большого количества воды.

Особенности конструкции

Конструкция любого водонагревателя обязательно включает в себя крепления. Они варьируются в зависимости от того, куда устанавливается бойлер – на стену или на пол.

С напольным устройством все относительно просто. А вот монтаж к стене осуществляется при помощи стальных крепежных элементов на задней стороне корпуса бака для нагрева воды. В этом случае понадобятся дюбеля, размеры которых должны соответствовать креплениям на бойлере. Кстати, существуют устройства, требующие снятия задней панели. Дюбеля крепятся строительным пистолетом. Если такового нет, то нужно просверлить дыры под шурупы для крепежа с помощью перфоратора или дрели.

Обычно крепления – стальные крючки – входят в комплект вместе с водонагревателем. Детали стоит использовать лишь в том случае, если они качественные. Их диаметр должен превышать один сантиметр.

Рынок водного оборудования представлен тремя основными типами бойлеров. От их вида будет зависеть способ монтажных работ:

• Косвенного нагрева. Особенность заключается в отсутствии ТЭНов, нагрев жидкости возможен от внешних источников. Конструкция может быть и настенной, и напольной.
• Газовый накопительный. Жидкость находится в специальной емкости, греется за счет того, что сгорает газ. Рекомендуется доверить установку специалистам.
• Электрический накопительный. Нагрев жидкости обеспечивают ТЭНы внизу бака, температура воды регулируется за счет термостата. Наиболее популярен в связи с простотой монтажа, подключения и эксплуатации.

Нюансы выбора водогрейного прибора

На сегодняшний день рынок электроприборов представлен большим ассортиментом разных моделей. Они могут иметь различные размеры, цену и конфигурацию. Поэтому вам заранее нужно определиться с параметрами и моделью бойлера.

Современные приборы для нагревания воды разделяются на группы:

• Газовые. Устанавливаются на кухне, поскольку там имеется доступ к газовой трубе.
• Электрические проточные. Эти устройства могут быть закреплены на кухне или в ванной комнате, в том числе и на стену, отделанную гипсокартоном.

Электронагреватели пользуются наибольшей популярностью, поскольку они удобны для нагревания воды в продолжение суток. Выбирая модель, вы можете воспользоваться советами продавца-консультанта, чтобы приобрести оптимально подходящий по характеристикам бойлер.

Важно! Поскольку вам предстоит решить вопрос, как закрепить бойлер на гипсокартон, обратите внимание на его массу. Не нужно покупать слишком тяжелое устройство, так как с подвешиванием его на стену может ничего не получиться

Выбор месторасположения

Вне зависимости от того, где будет располагаться бойлер – в ванной или на кухне – стоит обратить внимание на ряд нюансов:

• прибор должен находиться рядом с коммуникациями (вода и электричество);
• монтаж оптимален в сантехническом отсеке;
• компактность устройства в случае небольшой квадратуры помещения;
• стена должна выдержать потенциальную нагрузку, причем не только от самого прибора, но и от налитой в него воды;
• влажность в месте потенциально установленной конструкции не должна быть высокой. В противном случае устройство легко выйдет из строя.

Если владелец помещения выбрал местом расположения бака ванную комнату, он должен иметь ввиду возможные неудобства в случае крепления нагревателя над самой ванной.

Подключение бойлера к воде и электричеству

Начнём с того, что нет ничего сложного в проведении процессов подключения водонагревателя

Просто есть определённые нюансы, на которые необходимо обратить внимание

Во-первых, для подключения прибора к водопроводу, надо установить обратный клапан с диаметром, равным диаметру водопроводной трубы. Обычно этот элемент приходит в комплектации бойлера, но не всегда. Клапан – важный элемент, который обеспечит безопасную эксплуатацию водонагревательного прибора.

Сам клапан накручивают на бойлер

Обратите внимание, что на корпусе этого элемента нанесена стрелка. Она показывает направление движения воды

То есть от трубы к водонагревателю.

Обратный клапан для водонагревателяИсточник cdn.ru

Обратный клапан необходим для сдерживания воды, расположенной в баке, которая расширяется в процессе нагрева. То есть образуется избыточное давление, которое даст противоток воде из водопровода. Многие могут отметить, что в самом бойлере установлен термостат, который следит за температурой воды. Но именно он часто и не срабатывает, отрабатывая свой эксплуатационный ресурс.

То есть внутри бака нагрев воды происходит в этом случае бесконтрольно. Вода закипает, расширяется, образуются воздушные карманы, увеличивается давление внутри прибора. Именно с помощью обратного клапана и происходит сброс давления.

Итак, следующая процедура в процессе подсоединения бойлера к воде – это установка гибких шлангов, которые соединяют прибор с водопроводной сетью, и самого водонагревателя с краном или смесителем.

Водонагреватель, включённый в розеткуИсточник san-kras.ru

Теперь, что касается подключения к электричеству. Оптимальный вариант – формирование отдельного участка, соединяющего водонагреватель и распределительный щит. В последнем обязательно устанавливается отдельный автомат и УЗО. То есть сам электрический шлейф надо планировать ещё на стадии проектирования дома или его ремонта. Что касается розетки, то она должна быть влагозащищённой.

Розетка влагозащищённая для бойлераИсточник allegroimg.com

Как правильно прикрепить бойлер

Монтаж накопительного водонагревателя проводится по единому алгоритму, вне зависимости от конструктивных особенностей. Последние при этом определяют порядок выполнения работ. То есть электрические бойлеры подключаются к общей сети после установки, а газовые еще требуют монтажа отводящего воздуховода.

На первом этапе установки водонагреватель крепится к стене. Для этого потребуется выполнить следующие действия:

1. Отступить от потолка не менее 20 сантиметров и нанести метку, которая показывает верхнюю границу бака.
2. На обратной стороне бака замеряется расстояние от монтажной планки до верха.
3. От отметки, нанесенной на стенку, нужно отступить на полученное расстояние и провести горизонтальную линию. В этот момент необходимо использовать строительный уровень.
4. На горизонтальной полосе определяется центр, от которого затем нужно отмерить половину расстояния между держателями, крепящимися к бойлеру, в каждую сторону.
5. Стена в местах, где нанесены метки, сверлится на глубину, соответствующую длине крепежного элемента.

По окончании работ можно навесить на стену водонагреватель и приступить к подключению прибора к водопроводу и электросети.

Необходимые инструменты и материалы

Тип инструмента, применяемого для крепления водонагревателя, подбирается в зависимости от особенностей стен. При этом строительный пистолет необходим в каждом из случаев.

Строительный пистолет

Этот инструмент применяется для крепления дюбелей, без которых невозможно повесить нагревательный прибор.

Перфоратор

Перфоратор потребуется, если нагреватель вешается на бетонные стены для формирования отверстий, в которые вставляются дюбели.

Электродрель

Электродрель применяется в случаях, когда отверстия высверливаются в стенах из более мягкого материала, чем бетон (гипсокартон, кирпич и так далее).

Элементы крепления

Крепежные элементы обычно идут в комплекте с водонагревателем.

Металлические крючки

Кронштейны необходимы для крепления водонагревателя к стене. Длина таких крючков зависит от объема бойлера.

Дюбели

Дюбели удерживают кронштейны в стене. То есть эти крепежные элементы принимают часть нагрузки, которую создает бойлер.

Поэтому, покупая дюбели самостоятельно, необходимо отдавать предпочтение тем, которые изготовлены из прочного металла.

Шланги высокого качества

Для подключения бойлера потребуется не менее двух медных (не металлических) шлангов, один из которых подает холодную воду, а второй возвращает горячую.

Винты

Винты потребуются в случаях, когда нагревательный прибор навешивается на стену со слоем штукатурки.

Длина таких креплений должна превышать 10 сантиметров.

Инструкция и схема подключения прибора

Без инструкции и схемы невозможно подключить бойлер к общей сети, так как алгоритм установки устройства напрямую зависит от конструкции нагревателя.

Сетевой кабель

Кабель, необходимый для подключения к общей электросети, идет в комплекте с бойлером.

Фильтр

Фильтр грубой очистки потребуется, если нагревательное устройство устанавливается в местах, где подается загрязненная вода (с крупными частицами).

Специальные патрубки

Патрубки также идут в комплекте с прибором и служат для подключения подводящего и отводящего шлангов.

Як повсити водонагрвач допомога фахвцв

Схема підключення настінного водонагрівача.

Якщо немає бажання самостійно закріплювати водонагрівач, можна звернутися за допомогою до фахівців. Обов’язки їх такі:

1. Спеціаліст повинен скласти і передати замовнику кошторис на матеріали, які використовуються під час роботи. Також повинен бути складений план робіт і їх оцінка.
2. Майстер повинен виконати демонтаж старого пристрою, якщо воно присутнє.
3. Спеціаліст виконує кріплення бойлера (кріплення для водонагрівача можна придбати в магазинах сантехніки).
4. Після виконання закріплення майстер повинен виконати підключення труб для подачі і відведення води.
5. Після монтажу та підключення нагрівача води до систем постачання води і електрики майстер повинен перевірити пристрій на працездатність, після чого продемонструвати його замовнику. Якщо під час використання конструкції будуть виявлені які-небудь неполадки, фахівець повинен відразу ж їх усувати, при цьому доплачувати йому за це не потрібно.
6. Спеціаліст зобов’язаний надати консультації клієнту по його цікавлять, коротко розповісти про те, як користуватися встановленим пристроєм.

Малюнок 3. Приєднаний до стіни нагрівач води буде компактно виглядати в інтер’єрі будинку.

Відносно матеріалів та інструментів, які можуть знадобитися для закріплення нагрівача води до стінки, слід знати, що в більшості випадків майстри використовують свої матеріали і інструменти. За них треба платити додатково.

Купівлею матеріалів для закріплення нагрівача води до стіни справа не обмежиться, бо як будуть потрібні і інші елементи. За наявність їх відповідає фахівець. Досить поширеними є випадки, коли фахівці намагаються обрахувати своїх клієнтів. Уникнути цього можна, якщо запросити кошторис в письмовому вигляді.

Встановлений бойлер повинен бути розташований строго вертикально. У деяких випадках цього досягти не вдається через розташування пластини для кріплення — бак водонагрівача злегка нахилений. Якщо це так, то потрібно під низ конструкції підкласти підкладку, яка виготовлена з щільної гуми.

Надійність кріплення можна перевірити. Для цього треба зависнути на рамі, схопившись за дюбелі, які стирчать з стінки, після чого трохи порухатися в різні боки. Якщо конструкція тримається, значить можна встановлювати водонагрівач, так як вага у нього в більшості випадків більше, ніж вага людини.

Прикріплений до стіни нагрівач води можна побачити на Рис. 3.

Можна зробити висновок про те, що практично будь-яка людина може самостійно закріпити водонагрівач на стіні у себе вдома. Має бути дотримана всі наявні правила, щоб під час використання водонагрівач не створював жодних складнощів або проблем.

Назначение водонагревателя

Среди традиционных, современных энергоносителей для условий РФ достойной альтернативы природному газу в централизованных системах снабжения не существует. В данном руководстве рассматривается установка электрического водяного нагревателя, который греет воду исключительно в момент отключения ГВС или профилактики газовых линий в квартирах с колонками на этом виде топлива.

То есть, водонагреватель является дополнительным источником кипятка для ванны, смесителей, душевых кабинок. А владелец хочет спрятать бойлер в ванной или прочих комнатах квартиры для повышения декоративной ценности интерьеров. При этом нагреватель может использоваться для одного сантехнического прибора или снабжать горячей водой все смесители в доме.

Как подключить бойлер к электричеству

Предполагается, что в данном случае будет необходимо просто включить бойлер в розетку. К сожалению, не всё так легко. Все современные приборы рассчитаны на обычное напряжение в 220 вольт.

В данном случае важнейшим параметром будет сечение провода. Для бойлеров лучше использовать кабель из меди с двумя жилами, либо кабель из алюминия.

Какой кабель использовать для подключения бойлера:

Помимо вышеперечисленных действий для 2-х фазных котлов необходим монтаж устройства защитного отключения (УЗО) Так же обязательным этапом станет заземление прибора. Для этого корпус прибора должен быть соединен посредством провода с контуром заземления.

Электрическая часть монтажа

Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.

Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.

Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.

Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.

Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.

При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию

Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.

Кроме того, для двухфазных котлов практически всегда необходимо устанавливать – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.

Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки

Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.

Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.

Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.

В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.

Рекомендации по выбору места

Выбор места для крепления, как и монтаж бойлера, зависят от типа приобретенного водонагревателя. Это прибор бывает следующих видов:

1. Косвенного нагрева. Прибор этого типа бывает напольным либо настенным. От других водонагревателей данный бойлер отличается отсутствием встроенного ТЭНа.
2. Газовый. Как следует из названия, прибор подключается к общей газовой сети. Этот нагреватель рекомендуется устанавливать с привлечением сторонних специалистов.
3. Электрический. Наиболее распространенный тип бойлеров. ТЭНы в таких нагревателях работают только при условии, если прибор подключен к электросети.

При выборе места для установки важно учитывать габариты бойлера. Для небольших комнат рекомендуется приобретать компактные нагреватели

При выборе места крепления не менее важно учитывать также расположение коммуникаций (вода, электричество), прочность стены и ряд других параметров

Коммуникации

Выбирая место для установки, нужно учитывать длину кабеля, посредством которого нагреватель подключается к электросети. Если монтируется газовая колонка, то последняя должна располагаться в непосредственной близости от вентиляционной шахты. Также не рекомендуется крепить бойлер на значительном расстоянии от трубы с холодной водой.

Уровень влажности

Бойлеры не рекомендуется крепить в местах с повышенной влажностью. В частности, запрещено устанавливать нагреватели над ванной, так как брызги от воды могут попасть на проводку и вызвать короткое замыкание. Уровень влажности, при котором бойлер остается работоспособным, указан в инструкции.

Прочность стены

Этот параметр напрямую влияет на срок службы водонагревателя. При выборе места для крепления прибора нужно учитывать, что стена должна выдержать вес не только бойлера, но и воды.

Особенности монтажа в квартире

Главная особенность городской квартиры – это недостаток пространства. Если стены туалета отделаны плиткой, то установить там бойлер будет достаточно сложно. Единственным вариантом в данном случае будет установка на задней стене, где обычно располагается небольшой шкафчик для маскировки труб канализации или хранения бытовой химии.

Шаг 1. Сразу отметим, что в шкафчик можно поместить нагреватель объемом не больше 10 л. Вначале шкафчик освобождается от всего содержимого – чистящих средств, полок, крышки и дна.

Шаг 2. Затем отмечается межцентровое расстояние креплений, габариты шкафчика и зазор между ним и стеной. Последняя размечается, обозначаются точки крепежей. В соответствующих местах проделываются отверстия, забиваются дюбели, в которые вкручиваются анкеры.

Шаг 3. Водонагреватель навешивается на анкеры.

Шаг 4. Шкафчик собирается обратно (конечно, полки и дно уже не используются), а прибор подключается так же, как в предыдущем пункте статьи.
