Репитер своими руками: схема самодельного усилителя

В сегодняшних реалиях применение репитеров за чертами города стало крайне популярным способом для усиления сигнала сотовой связи. Особенную актуальность данные устройства получили после того, как пользователям предложили использовать высокоскоростные сети 3G и 4G. Это явление обуславливается тем, что во многих областях нет другой альтернативы для получения доступа в интернет. Однако слабый сигнал и отдаленность от базовых станций не позволяет пользоваться высокоскоростным интернетом без применения устройств для усиления сигнала. В этой статье будет описано, как сделать репитер в домашних условиях.

Что такое усиление сигнала и как его добиться

Усиление сигнала является методом для улучшения уровня связи при использовании дополнительных устройств. В большинстве случаев используют антенну и так называемый повторитель «репитер», который и способствует улучшению уровня сигнала. Сегодня крайне распространены усилители сигнала сотовой связи, собранные своими руками.

Главное, что нужно знать о репитерах интернет-сигнала, это то, что данные устройства работают в обе стороны. Принцип его работы дает возможность получать комфортный и высокоскоростной доступ к Сети. Сигнал интернет-провайдера с вышки передается на установленную антенну, после чего происходит его усиление и распространение по нужной вам площади. Во время создания репитера своими рукам требуется изготовить нужную модель, чтобы электромагнитные волны распространялись на необходимую зону покрытия. Благодаря такому устройству девайсы в вашем доме будут получать усиленный сигнал, и скорость интернета будет гораздо выше.

Конструкционные особенности системы усиления сигнала

Чтобы связь в труднодоступных для приёма сигнала местах была надёжной, нужно позаботиться об усиливающих его устройствах. Как улучшить Интернет сигнал и сотовую связь в целом? В помощь специальные приборы – усилители.

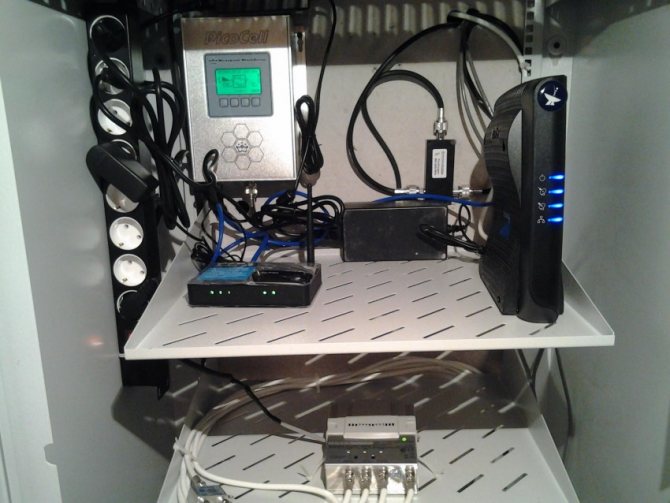

Классическая конструкция состоит из:

• репитера;
• антенн внешнего и внутреннего типа;
• разветвителя кабеля;
• N-разъёмов;
• коаксиального кабеля.

Каждая система должна рассчитываться индивидуально, в зависимости от того, для какого объекта предназначена. Поэтому число внутренних антенн и репитеров может быть разным.

Читайте здесь Светильник своими руками: мастер-класс декора и креативные идеи оформления светильников (105 фото)

Идеальный вариант любого типа усилителя, в том числе усилителя wi-fi сигнала – устройство, в котором кабель имеет минимальную длину, так связь будет более качественной.

Какую скорость можно получить при помощи репитера

Рассматривая этот аспект, важно понимать, что репитер предназначен для усиления входящего в него сигнала. Другими словами, он расширяет диапазон работы Wi-Fi сети. К примеру, если скорость вашего беспроводного соединения составляет показатель в 20 Мбит в секунду в прихожей, а вот в спальне сигнал гораздо хуже и скорость падает до 10 Мбит в секунду, при установке репитера она выровняется до начальных значений.

Обратите внимание!

Конструкция усилителя и принцип работы

В случае с конструкцией прибора, то можно все оборудование также поделить на две группы. Первой является активная группа, в которую входят все детали усилителя, работающие от Сети. К ним относятся разъемы и сам репитер. Вторая группа — пассивная — состоит из антенны, кабеля, делителя.

Сам процесс усиления может производиться с использованием нескольких систем в зависимости от объекта. Наиболее эффективной будет та, что с наименьшей длиной кабеля. Это позволяет уменьшить потери сигнала до минимума.

Принцип работы репитера заключается в ретранслировании принимаемого сигнала, то есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента.

Обратите внимание! Все эти процессы совершаются с помощью антенны, которая улавливает все сигналы.

Можно собственноручно собрать усилитель любого типа, однако рекомендуется использовать два вида антенн одновременно. В таком случае одна будет заниматься получением сигнала и отправкой его обратно на вышку, а вторая — распространять соединение с сетью в здании.

Антенна репитера

Репитеры используются для повышения качества приема и передачи сигнала для модема и мобильных устройств. Для этого необходимо использовать специальные наружные антенны, которые будут производить ретрансляцию сигнала на внутреннюю антенну других устройств.

Основной принцип работы повторителя заключается в том, что данное устройство обеспечивает качественную связь между антеннами, которые позволяют видоизменить форму поступающих сигналов. Улучшенный сигнал при помощи антенны идет в обратную сторону на базовую станцию вашего оператора. Однако для обеспечения правильной работы репитеров нужно позаботиться о качественной электромагнитной развязке между двумя антеннами, при помощи которой можно заглушать эффекты самовозбуждения. Данный эффект приглушает сигнал абонентов, которые находятся на небольшом расстоянии от самого устройства.

Антенны, которые используют для «поимки» связи с мобильным оператором можно разделить на несколько подвидов, исходя из их особенностей конструкции. Их способ работы выплывает из названия каждого отдельного устройства. Максимальной эффективностью обладают MIMO, направленные либо секторные устройства:

• MIMO и простой.
• Внешний.
• Комнатный.
• Наружный.
• Всенаправленный, направленный или секторный усилитель.
• Узко- и широкополосный усилитель.

Важно!

При использовании комнатной антенны не удастся достичь значительного усиления качества сигнала, соответственно, скорость интернет-соединения возрастет в незначительной степени.

Как сделать усилитель сигнала сотовой связи и Интернета своими руками

Сделанный 4G репитер своими руками представляет собой специальный прибор, который позволяет значительно усилить принимаемый мобильный сигнал от операторов сотовой связи. Распространение таких устройств, позволяющих усилить сигнал от базовых станций, связано с тем, что мобильный Интернет в основном используется в пригородах, сельской местности, зонах со сложным рельефом.

Это именно те области, где альтернативы такому виду связи нет, поэтому приходится использовать различные антенны и усилители. Но собранный усилитель сигнала сотовой связи и Интернета своими руками поможет сэкономить средства, в отличие от покупки готового комплекта.

Разновидности конструкции, активные и пассивные усилители сигнала

Активные усилители представляют собой устройства, которые при работе используют принцип аппаратного метода. Для обеспечения работоспособности такого устройства необходимо использовать репитер, усилитель, ретранслятор и антенну. Другими словами, вы создаете усилитель сигнала сотовой связи, в схеме которого присутствует антенна и специализированное электронное устройство, которое способствует улучшению передачи данных.

В качестве пассивных усилителей сигнала чаще всего подразумевают устройства, для работы которых не нужно использовать активное устройство усиления 3G или 4G. Как правило, в их конструкцию входят различные антенны и пассивные ретрансляторы. За усиление самого сигнала для доступа в Сеть отвечает именно антенна.

Усиление сигнала своими руками

Чтобы ускорить процесс серфинга в сети Интернет при беспроводном мобильном соединении, требуется купить и установить специальное оборудование. Оно состоит из нескольких различных компонентов:

• репитер, или двухсторонний усилитель, представляет собой промежуточное звено, которое получает и обрабатывает все сигналы, улавливаемые антенной;
• антенна — устройство, которое монтируется на крыше здания или внутри помещения;
• коаксиальный кабель для передачи данных между соединяемыми устройствами;
• разветвитель для провода, коннекторы.

Обратите внимание! В перечне указано только оборудование для усиления сигнала. Для настройки Сети нужны еще модем, СИМ-карта оператора.

Как сделать усилитель GSM сигнала своими руками

Для обеспечения высокой скорости Сети и комфортного пребывания во Всемирной паутине при использовании беспроводного соединения необходимо совершить покупку и установку специализированного оборудования. Для этого вам необходимы следующие компоненты:

• Повторитель, который выступает в качестве промежуточного звена. Его основная функция заключается в получении и обработке всех сигналов, которые улавливает антенна.
• Антенна — приспособление, устанавливаемое на крыше дома либо внутри квартиры.
• Коаксиальный кабель, при помощи которого будет совершаться передача данных между соединенными приборами для усиления сигнала сотовой связи.
• Разветвители для проводов, коннекторы.

Как сделать усилитель сотовой связи своими руками

Использование такого прибора позволяет добиться качественной связи практически в любом уголке объекта. Особенно необходим репитер в зонах с плохим сигналом или там, где он отсутствует. К преимуществам использования системы можно отнести такие возможности, как:

1. Усиление сигнала в местах, где часты перебои с мобильной связью;
2. Устранение помех;
3. Повышение четкости сообщения;
4. Снижение уровня излучения;
5. Более длительный срок службы аккумуляторов телефона.

Но так как стоит такое оборудование не дешево, то многие решаются сделать его самостоятельно.

Смотрим видео, этапы изготовления своими руками:

Для того, чтобы собрать усилитель сотовой связи своими силами потребуются компоненты, которые нужно соединить в единую систему. Как это сделать будет рассмотрено далее.

Что нужно для сборки

Если вы решили сделать самый простой прибор, а именно антенну, то вам потребуются:

• Проволока, но только не медная (длина 30-40 см);
• Соединительный блок;
• Кабель (до 10 м);
• Крепеж (для монтажа соединительных блоков);
• Труба полимерная (20 см);
• Пластик.

Поскольку в процессе работы придется выполнять соединение отдельных элементов, то стоит иметь под руками изоленту. После того, как все комплектующие найдены и подготовлены можно приступать к сборке усилителя сотового сигнала своими руками.

Отрезок проволоки необходимо согнуть по середине на 90°, так, чтобы в итоге получился ромб. Для этого от центра отступают по 9 см в обе стороны. Затем в месте отметки проволока опять сгибается на такой же по величине угол. В результате произведенных манипуляций вы получаете ромб. Концы загибаются внутрь и к ним подсоединяется блок. Устанавливают его так, чтобы в дальнейшем через него можно было выполнить подключение. Для этого разрезают вдоль одну сторону полимерной трубы и напротив выполняется отверстие.

Смотрим видео, делаем усилитель из банок:

После того, как пройден этап сборки антенны приступают к подключению коаксиального кабеля. На одном из его концов удаляется внешняя изоляция и внешний и внутренний проводники подключают к контактам соединительного блока. В итоге кабель становится продолжением антенны.

После этого остается установить устройство на крыше доме или прикрепить к столбу и направьте ее в сторону базовой станции сотового оператора. Последним этапом в изготовлении простейшего усилителя собственными руками является подсоединение другого конца кабеля к пластине из пластика. И можно приступать к тестированию.

Если все было сделано правильно, то, как только вы поднесете мобильный телефон к усилителю, индикатор сигнала увеличится на 2 или 3 деления.

Выбор места установки репитера

Но мало только собрать усилитель сотовой связи, необходимо еще и правильно выполнить его монтаж. Эффективность работы такого оборудования находится в прямой зависимости от места его расположения, а также входящих в систему антенн. Поэтому прежде, чем приступать к монтажу необходимо убедиться в том, что уровень сигнала достаточный. Проще всего узнать это выполнив звонок с телефона там, где планируется установка антенны. Можно определить уровень сигнала и по индикатору на дисплее гаджета.

Установка антенны

Но кроме этого имеются и другие ограничения. Например, место для установки усилителя не должно быть ближе метра к отопительным приборам.

После того как выполнено планирование расположения всех компонентов приступают к прокладке коаксиального кабеля. Но прежде, чем включить репитер необходимо убедиться в целостности и чистоте всех разъемов. Нельзя включать прибор, если он не соединен с внешней антенной, так как он может выйти из строя. Если необходимо выполнить отсоединение радиочастотных кабелей, то необходимо обязательно отключить питание.

Имеются ограничения и в температурном режиме. Если для внешней антенны он составляет от -40 до +50°C, то для самого репитера ограничивается только положительными температурами. Кроме того, репитер может быть установлен только в отапливаемом помещении.

Нужно помнить! Некорректно собранная система способна излучать помехи, что сказывается на работе ближайших станций. Поэтому не стоит устанавливать ее без обследования объекта и определения места для размещения всех блоков.

Особенности конструкции усилителя, схема его работы

Исходя из конструктивных особенностей приборов, все они могут быть разделены на два основных класса. В первый класс входит активная группа, к которой относят все элементы усилителя. Данные устройства работают при помощи интернет-соединения. В эту группу включен и повторитель сигнала. Ко второму пассивному классу относят антенну, кабель и делитель.

Изготовленный усилитель сотовой связи своими руками может использовать разные системы для усиления сигнала. Их выбор напрямую зависит от объекта усиления. Наибольшей эффективностью будет обладать та система, в которой используется максимально короткий кабель. Данный фактор сведет потерю сигнала до минимальных значений.

Принцип работы повторителя осуществляется благодаря ретрансляции принимаемых сигналов. Устройство принимает сигнал и производит перенаправление в нужном для пользователя направлении.

Каждый может собрать репитер 4G своими руками любого типа, но специалисты рекомендуют задействовать два подвида антенны сразу же. При такой конструкции первая антенна будет работать над получением сигнала и отправлять данные обратно на базовую станцию, другая же будет задействована для распространения Сети по всей площади дома.

Как сделать усилитель интернета

Особые сложности при изготовлении усилителей отсутствуют. Для предстоящих работ нужно подготовить подручные средства и внимательно изучить пошаговое руководство.

Материалы

В качестве материалов для усилителя используют:

1. 40-сантиметровый отрезок медной проволоки.
2. 10-метровый коаксиальный кабель.
3. Крепежи.
4. Полимерную трубу длиной 20 см.
5. Пластиковые элементы и изоленту.
6. Соединительный блок.

В качестве материалов для усилителя используют медную проволоку.

Сборка антенны

Сборка антенны выполняется по такой инструкции:

1. Согнуть проволоку, чтобы сформировать ромбообразную фигуру.
2. Убрать концы проволоки внутрь и подключить к ним блок.
3. Подключить к антенне кабель и закрепить прибор на крыше здания, соблюдая направление базовой станции.
4. Второй конец кабеля подсоединить к пластинке из пластика, после чего начать тестирование самодельного устройства.
