Как собрать метательный самолет из пенопласта

Планер из потолочки для самых маленьких

Разбирал я тут инфу на старом винте и нашел подборку чертежей для изготовления свободно летающих планеров.

Такие авиамодели просты в изготовлении, не требуют никаких навыков, и они не радиоуправляемые модели.

Это просто планера.

Чертежи представляют собой сканы с польских журналов, в оригинале такие предлагалось изготавливать из бальсы, но они прекрасно получатся и из потолочной плитки.

Вообще то, эта подборка чертежей (скачать чертежи планеров можно в конце статьи) предназначена для авиамодельных клубов для детей. Такие еще существуют при школах.

Можно построить их и просто для развлечения со своим дитем

Чертежи выполнены в масштабе 1:1. Модели из потолочки не требуют дополнительных усилений, изготовить их можно за 10-20 минут.

Если делать планер из EPP – то желательно усиление крыла. Из EPP авиамодель получится совершенно неубиваемая.

О том — как и чем клеить потолочную плитку можно прочитать в статье Клеи в моделизме.

Если понадобиться согнуть потолочку — то читайте Сгибание потолочной плитки.

Если авиамодель раскрасить, сделать ей крюк для запуска с резиновой катапульты (обычной рогатки или даже просто палки с прикрепленным к ней резиновым жгутом), то такие модели могут доставить массу удовольствия при выезде за город.

Например – как развлечение на шашлыках, и, уверяю вас, запускающими не будут только дети, скорее даже, будут совсем не они!

Скачать чертежи свободнолетающих планеров можно здесь.

В архиве лежат чертежи следующих авиамоделей: dc 3, F4, I 16, Il 86, minimoa, yak 23, Mustag p51, Spitfire, su 24, su 28, xf 85

Для распечатки чертежей в формате 1:1 с автоматической разбивкой на листы можно воспользоваться следующей программой

В итоге, за один вечер можно изготовить подобные авиамодели:

ИЗГОТОВЛЕНИЕ ПЛАНЕРА ИЗ ПОТОЛОЧНОЙ ПЛИТКИ

ИЗГОТОВЛЕНИЕ ПЛАНЕРА ИЗ ПОТОЛОЧНОЙ ПЛИТКИ

Королихин В.В., педагог дополнительного образования, Станция юных техников, Глубоковский район, Восточно-Казахстанская область.

Эта модель, разработана для детей и подростков начинающих, заниматься в кружках технического творчества.

На этой модели они отрабатывают навыки работы, балансировки модели и запуска.

С этой моделью можно проводить соревнования.

Начинать работу нужно с изготовления шаблонов.

На чертежах указаны: размеры в миллиметрах и приложена масштабная линейка, стрелками указано, направление волокон материала.

При распечатки чертежей размеры могут не совпадать, поэтому их нужно привести к указанным размерам.

Важны ширина и длинна деталей, радиусы закруглений можно слегка изменить.

Для соединения деталей используют мастер клей, титан.

Пример изготовления шаблона боковины фюзеляжа.

ИЗГОТОВЛЕНИЕ БОКОВИН ФЮЗЕЛЯЖА

Деталь боковины длиннее потолочной плиты, поэтому заготовку склеиваем из двух частей.

Для этого отрезаем вдоль волокон 3 заготовки, ширина 80 мм длинна на всю плиту, одну заготовку разрезаем пополам.

Делаем вырезы под углом

Накладываем короткую заготовку с вырезом, на длинную и выполняем разметку на длинной заготовке.

вырезаем клин.

заготовки готовые к склейки.

склеенные заготовки.

размечаем по шаблону и

Вырезаем боковины фюзеляжа.

Готовые боковины, левая и правая.

Следующая деталь, полоса шириной 40 мм и длинной на всю плиту,

Изгибается по контуру боковины.

Приклеиваем вставку, контроль с помощью угольника.

Вырезаем следующую вставку и приклеиваем к нижней части боковины.

Верхняя вставка, с широкого конца выгибается по контуру боковины и приклеивается.

Ширина вставок в носовой части 40мм, от верхнего изгиба фюзеляжа до хвостовой части, плавно сужается до 20 мм.

Размеры на боковине фюзеляжа показывают ширину вставки в данном месте. После оклеивания боковины по контуру, в носовую часть вклеивают, пакет пластин из потолочной плитки с отверстием диаметром 30 мм отверстие служит для балансировки планера.

После этого приклеивают вторую боковину.

Для крепления крыла в носовой части устанавливаются две рейки, овального сечения толщиной 6 мм для усиления используются картонные шайбы.

Рейки установлены от верхней кромки на 25мм

Для придания профиля крылу заготовка укладывается меду газетными листами, и закручивается с помощью трубы диаметром 40-50 мм.

Закручивание заготовки

«Уши» крыла после крутки для придания профиля

После придания профиля «уши разрезаются и кромка которой «ухо» приклеивают к крылу шлифуется для придания угла .

Точность сборки крыла проверяют на столе так, кладут крыло на стол и замеряют расстояние от конца «уха» до поверхности стола, расстояние должно быть в пределах 100- 90 мм.

По передней и задней кромке центроплана крыла приклеена рейка три на пять мм.

Размеры центроплана крыла 130 мм и на всю длину плитки вырезается вдоль волокон

Разрезанная заготовка пополам.

Готовый планер в сборе.

отверстие для балансировки.
С боку в носовой части отверстие для балансировки

грузом, после балансировки закрывается заглушкой.

Балансировка выполняется закладкой груза в носовую часть через отверстие. Если при запуске модель задирает нос, нужно добавить груз, резко пикирует, груз уменьшают. Правильно сбалансированная модель должна ровно планировать. Груз фиксируют с помощью клея.

Схематичная модель планера.

носок планера.

общий вид

хвостовое оперение
Схематичная модель.

Изготавливается на базе крыла от планера описанного выше, вместо фюзеляжа используют рейку 10 на 10 мм длинной 700 мм.

Носок из 10 мм фанеры выполняет функции груза.

По центру крыла приклеен пилон для крепления крыла к фюзеляжу.

Пилон крепится к фюзеляжу с помощью резинок.

Балансировка выполняется перемещением крыла вдоль фюзеляжа.

Носок изготавливается из фанеры толщиной 10мм, шириной 45мм, длинной 180мм.

Планер своими руками — версия простая

Практику еще никто не отменял, поэтому, чтобы чего-либо достичь, стоит потрудиться. С конструированием планеров все то же. Но не стоит забывать, что есть и легкий путь: создать самолет, который не нуждается в кропотливом труде. Самолет-конструктор — самый легкий путь к тому, как сделать легкий планер своими руками. Очень просто. Во-первых, он не будет обладать большими размерами, что существенно снизит время на обработку.
Ход работы.
Для начала нужно вырезать из потолочной плитки основу планера, то есть его крылообразные части. Следует смастерить прямоугольники из вышеперечисленного материала таким образом, чтобы они имели размеры семьдесят сантиметров на сто пятьдесят (собственно, это само крыло), сто шестьдесят на восемьдесят сантиметров (это горизонтальный стабилизатор), восемьдесят на восемьдесят (это вертикальный стабилизатор). Основные части стоит вырезать аккуратно, периметр обточить наждачной бумагой, чтобы не было зазубрин. Каждый узкий край стоит закруглить, так и планер будет выглядеть элегантней, и аэродинамические качества улучшатся. Далее стоит перейти к изготовлению нервюров. Это специфические части, придающие конструкции крепость. Нервюры можно сделать из обычных щепок, обточив и придав им нужную форму заранее. Собственно, дальше нужно прикрепить с помощью клея деревяшку к середине крыла так, чтобы она выглядывала за края. Главная часть готова. Теперь дело дойдет до изготовления тела планера. Оно будет состоять всего лишь из длинной тонкой палочки и стабилизаторов. Маленькие округленные квадратики стоит склеить вместе, чтобы получилось некое подобие трехмерной буквы «Т». Её надо прикрепить к хвостовой части. Итак, все части готовы. Осталось соединить все вместе с помощью резинок.

Тренер из потолочки | Чертежи авиамоделей

Для сборки модели потребуется следующая электроника:Сервомашинка 5г (2 шт.)Двигатель 2205 kv1400Регулятор оборотов 10AАккумулятор 2s1p 800mAh 20CПропеллер 9×4.7 SF

Ни разу не строил самолёт с крылом из гнутой потолочки, решил потренироваться на этом тренере.Собрал фюзеляж, пока без клея. Всё собирается как конструктор, очень приятно строить.

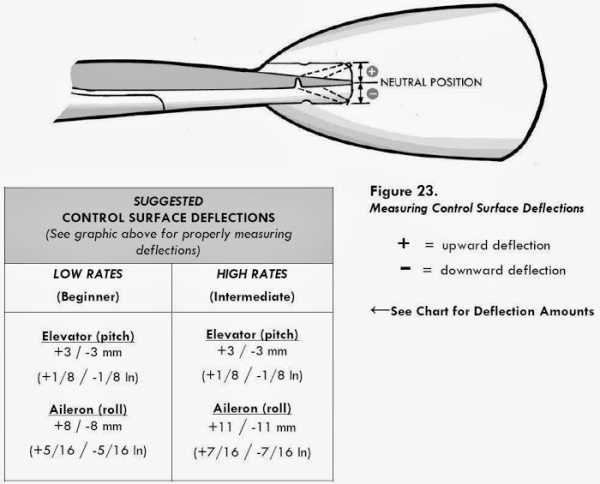

Собрал крыло. Оказалось вполне приемлемо. На UHU Por собирается очень быстро. Вклеил хвост, навесил руль высоты. Вклеил петли из упаковочной ленты в элероны, такой способ мне нравится значительно больше навески на скотч. Кабанчики вырезал на станке.

Полётный вес вышел 188г. Самолёт не обтянут скотчем и быстро испачкается при посадке на брюхо, решил добавить шасси. Шасси изначально не планировались и креплений для них не предусмотрено. При помощи ниток прикрепил стойку шасси к площадке из лёгкой фанеры, которую закрепил на фюзеляже двусторонним скотчем. Крепление легко снять, при жесткой посадке шасси отсоединятся, не выламывая элементы фюзеляжа.

Облетал.Взлёт с рук, посадка на шасси. Летает плавно, как и подобает тренеру, позволяет крутить рули бездумно в любые стороны =) Ветер был порывами, но ничего страшного, всё терпит. Планирует хорошо, садится почти сам. Из пилотажа — получаются петли прямые и обратные, бочки, перевёрнутый полёт. Очень рекомендую данный тренер для начинающих.

Вечером пошёл вновь полетать, стал гонять ворон. На резких манёврах крыло замяло за фанерным соединителем. Доработал чертёж, добавил бальзовые полки 250х12х2 на каждую консоль сверху и снизу. Крыло придётся переделать.Лонжероны с бальзой получились очень жесткими, теперь крыло не сломается.

Новое крыло получилось тяжелее на 3г, но в полёте не гнётся, старое же заметно изгибалось.Тренер он же во всеём тренер, опробовал покраску пенопласта и скотча акрилом. Маску делал изолентой. Под маску краска немного затекла, но получилось нормально. На скотч краска тоже хорошо легла.

Схема строительства планера

Схема строительства простая. Для начала работы скачиваем Файл с шаблонами крыла, оперения и бульбы. Печатаем файл на принтере, подрезаем каждый лист с одной стороны, ориентируемся по меткам на краю листа и склеиваем листы вместе для формирования контура крыла. Вырезаем шаблоны крыла стабилизатора, киля и носового утолщения (5 штук). Две заготовки крыла склеиваем вместе.

Заготовки, инструменты, материалы Листы шабона деталей планера Склейка листов шаблона планера Вырезание шаблонов Шаблоны деталей планера

Подготовка комплекта деталей планера из пенопласта

Размещаем трафареты на листе потолочки и обводим их контуры. По намеченным контурам вырезаем заготовки канцелярским ножом, смотри фото и видео.

Перенос контуров деталей Контуры деталей планера Вырезание деталей планера Детали планераПри отсутствии канцелярского ножа, можно воспользоваться кухонным ножом, но обязательно остро наточенным, например электрической точилкой.

Стабилизатору и крылу придаем аэродинамический профиль. Для этого применяем брусок дерева, обернутый наждачной бумагой. Процесс смотрите на видео. При помощи бруска закругляем переднюю кромку крыла и утончаем заднюю кромку. Для придания крылу настоящего вогнутого планерного профиля, последнее прокатывается о ровный край доски или стола. Процесс показан на видео. Для начала лучше потренироваться на небольшом куске пенопласта. А затем на стабилизаторе. И после получения навыка прокатать крыло. Для устойчивого полета планера крылу необходимо придать дугообразный профиль с увеличением его на законцовках крыла. Профиль формируется тоже прокатыванием. Крыло после формирования профиля должно быть симметричным! Профиль киля должен быть симметричный — овальный на передней кромки и утонченный к тыльной кромке.

Снятие блестящей пленки Профиль крыла Формирование кромок Прокатывание профиля Дуговой профиль крыла

Изготовление фюзеляжа планера

Фюзеляж. В данном модели планера рейка вырезана из соснового бруска циркулярной пилой и доведена до нужного сечения 7 на (4-5) мм наждачной бумагой. Длина рейки 400-450 мм. Носовое утолщение склеено из пяти заготовок. Потолочная плитка имеющая рисунок перед склеиванием должна быть обработана наждачной бумагой для удаления тонкой пленки рисунка. Клей ПВА к пленке не клеится. Заготовки утолщения покрываются клеем, слегка подсушиваются, соединяются вместе и стягиваются прищепками или булавками. В носовое утолщение вклеивается рейка фюзеляжа.

Склеивание бульбы Сушка клея

Изготовление хвостового оперения

Хвостовое оперение. Место приклеивания киля к стабилизатору зачищаем от пленки, покрываем клеем и приклеиваем киль. Склейка должна быть симметричной! От этого зависит направление полета! После приклеивания киля оперение приклеивается к фюзеляжу. Для фиксирования положения можно использовать портновские булавки или малярный скотч.

Сборка оперения Приклеивание оперения

Крепление крыла планера

Крыло планера необходимо установить на фюзеляже. Для этого используется пилон из полосок пенопласта. Угол установки крыла к фюзеляжу 1-2º. Крыло приклеивается к фюзеляжу строго симметрично. Не забывайте сточить блестящую пленку рисунка на пенопласте потолочки.

Пилон крыла планера Симметрия крыльев и оперения Вариант утяжеления бульбы

Регулировка, настройка и полеты модели

Сначала устанавливается центр тяжести в районе 1/3 расстояния от передней кромки крыла. Центр тяжести устанавливается утяжелителями на носу планера из подручных материалов или пластилина (про центр тяжести смотрите здесь). Необходимо добиться устойчивого планирования модели планера при несильном броске путем перемещения центра тяжести ближе к центру крыла. После настройки можно перейти к следующему этапу. Запуске планера под углом 30-45° к горизонту с увеличением силы броска. Здесь потребуется дополнительная поднастройка модели. Настроенная модель в большом помещении может продержаться в полете до 20 секунд (полет по кругу, настраивается поворотом кромки киля). А при запуске в поле при благоприятных условиях и ветре до нескольких десятков секунд. А запуск с горы или высокого здания подарить минуты полета

Осторожно — модель может быть потеряна!

ПЛАНЕР ИЗ ПЕНОПЛАСТА

Предлагаемые простые конструкции планеров разработаны в кружке экспериментального конструирования СЮТ г.Костромы. Все они выполнены в основном из пенопласта, но отличаются друг от друга габаритами, пропорциями, массой, технологией изготовления крыла, летными характеристиками. Модели рекомендуются для изготовления юными моделистами в домашних условиях, на кружковых занятиях и уроках технологии.

Маленький легкий планер с размахом крыла 200 мм и массой 4 г (рис.1) относится к разряду простейших развлекательных моделей и может быть изготовлен за несколько часов. Его запускают в спортивном зале с руки или в безветренную погоду на спортивной площадке с использованием катапульты. Модель с размахом крыла 230 мм и массой 7 г (рис.2) несколько тяжелее и прочнее, продолжительность ее полета выше (примерно 15 секунд). Планер предназначен для запуска с руки и с использованием катапульты (даже при небольшом ветре) на футбольном или другом поле.

Более сложная модель (рис.3) с размахом крыла 400 мм и массой 26 г является метательным планером. Постройкой метательных планеров с увлечением занимаются как начинающие, так и опытные моделисты. По данному классу моделей проводятся соревнования. Главная задача — достижение максимальной продолжительности полета. Набор высоты обеспечивается только от броска рукой. При конструировании такого планера приходится решать целый комплекс задач. Нужно добиться оптимального соотношения массы модели, формы и площади несущих поверхностей, чтобы планер можно было забросить на максимальную высоту. После взлета модель должна четко переходить в режим устойчивого продолжительного планирования. С этой целью в предлагаемой конструкции нос фюзеляжа сделан достаточно коротким, а хвостовая балка — длинной, но легкой и прочной. При такой аэродинамической схеме почти невесомое и компактное хвостовое оперение находится вне зоны завихрений от крыла и работает эффективно. Даже в отсутствие восходящих потоков учащимся 5 — 6 классов при правильно выполненном броске удавалось достигнуть продолжительности полета микропарителя до 30 секунд. Для запуска такой модели требуется поле размерами не менее 200×200 метров, лучше за городом.

Подготовительная работа заключается в выполнении чертежей деталей в натуральную величину, изготовлении шаблонов крыла, стабилизатора, киля и носовой части фюзеляжа, подборе материалов. Потребуются потолочная пенопластовая плитка толщиной 3,5 мм габаритами 500×500 мм (продается в магазинах строительных и отделочных материалов), плотные сорта пенопласта, древесина (ель, сосна, липа), клей ПВА и краски.

Рис. 1. Простейшая развлекательная модель легкого планера:

1 — центровочный груз (свинец); 2 — нос фюзеляжа; 3 — фюзеляж (сосна); 4 — крыло; 5 — стабилизатор; 6 — киль; материал деталей 2, 4, 5, 6 — пенопласт

Рис. 2. Модель планера для запуска с руки и с использованием катапульты:

1 — центровочный груз (свинец); 2 — нос фюзеляжа; 3 — фюзеляж (сосна); 4 — киль; 5 — крыло; 6 — лонжерон (спичка); 7 — стабилизатор

Рис. 3. Модель метательного планера:

1 — центровочный груз (свинец); 2 — нос фюзеляжа; 3 — фюзеляж (сосна); 4 — киль; 5 — крыло; 6 — усиление под палец (фанера s1,5); 7 — лонжерон (сосна); 8 — стабилизатор

Создание моделей рекомендуется начинать с изготовления крыла, киля и стабилизатора. Эти детали после разметки контура по шаблонам можно вырезать скальпелем. Затем следует приступить к их профилированию. В целях упрощения конструкции крыло по всему размаху имеет плоско-выпуклый профиль. Значительную часть материала от линии максимальной толщины лучше снять острым ножом. Доводка поверхности осуществляется с помощью шкурки различной зернистости, наклеенной на фанерные пластины размерами приблизительно 50×200 мм, при постоянном контроле по шаблонам. Для придания крылу модели (рис. 1,2) небольшой поперечной V-образности перед вклеиванием его в прорезь фюзеляжа по оси симметрии на верхней поверхности нужно сделать надрез. Во второй из предлагаемых конструкций центральная часть крыла усилена коротким лонжероном из спички. В модели метательного планера (рис.3) на нижней поверхности крыла следует сделать прорезь и вклеить в нее лонжерон. Далее от крыла, там, где заканчивается лонжерон, нужно отпилить «уши» и вновь приклеить их под необходимым углом. Предварительно стыковые поверхности скашиваются шкуркой так, чтобы зазоры были минимальными.

Как известно из практики запуска метательных планеров, хороший бросок получается, когда фюзеляж захвачен большим и средним пальцами, а последний сгиб указательного опирается на заднюю кромку корневой части правой консоли. Поэтому ее нижнюю поверхность целесообразно усилить фанерной или картонной 1,5-мм накладкой под указательный палец. Переднюю кромку крыла можно оклеить тонкой цветной бумагой на жидком ПВА. Киль и стабилизатор моделей имеют профиль «ровной доски» с закругленными краями. Надрезом следует выделить «руль поворота» и «руль высоты».

Носовая часть фюзеляжа моделей изготовлена из плотного пенопласта, а рейка фюзеляжа — из легкой древесины. В носовой части сделана прорезь точно по профилю крыла и высверлена полость под свинцовый груз. Точное место расположения паза на нижней поверхности фюзеляжа для зацепления резинового шнура катапульты подбирается экспериментально.

Соединение деталей осуществляется на клее ПВА. Крыло аккуратно вставляется в прорезь фюзеляжа и фиксируется клеем. Зону стыка крыла и фюзеляжа следует усилить полосками из чертежной бумаги. Далее приклеивают киль и стабилизатор.

Отделка моделей включает окраску нитроэмалью рейки фюзеляжа и оклеенных бумагой участков крыла.

Отладку планеров начинают с устранения перекосов, а затем приступают к балансировке. Центр тяжести моделей, запускаемых с использованием катапульты (рис. 1,2), должен находиться на расстоянии, равном примерно 33% ширины крыла, если отсчитывать от места соединения его передней кромки с фюзеляжем. У метательного планера центровка примерно — 45°. Регулировка осуществляется увеличением массы центровочного груза или ее уменьшением путем его высверливания.

Во время пробных запусков моделей за счет минимального отклонения рулей высоты и направления добиваются плавного перехода после набора высоты к парению в левом вираже. Рекомендации по запуску и отладке простейших, а также метательных планеров ранее приводились в журнале.

А. ТИХОНОВ, г. Кострома
